Комбинированный змеевик своими руками
Приветствуем! Сегодня наша статья будет о том, как сделать и подключить комбинированный полотенцесушитель змеевик или электрический змеевик для ванной своими руками.
Бытует мнение, что комбинированный змеевик в ванную сделать невозможно, т.к. подключение ТЭНа необходимо горизонтальное, а таких нагревателей нет, да и спуск избыточного давления, развоздушивание системы отопления, перекрытие протока воды вызывает трудности ввиду только двух резьбовых отверстий на полотенцесушителе формы змеевик.
Комбинированный змеевик в ванную - это возможно! Главное - это подобрать подходящие соединения и ТЭН для полотенцесушителя. Но, эффективность работы такого змеевика от ТЭНа будет не высокой, т.к. в этой форме отсутствует естественная циркуляция воды, а тепло распространяется по полотенцесушителю "слоями". Для хорошей циркуляции тепла, сантехники ставят дополнительную перемычку.
Необходимые материалы
Итак, для подключения ТЭНа к змеевику и полотенцесушителя к системе отопления Вам понадобится:
- Полотенцесушитель змеевик с резьбой 1/2" внутренняя.
- ТЭН для полотенцесушителя Hottech, Terma, Volux или Heatpol, именно эти ТЭНы разрешено устанавливать горизонтально, но строго снизу. ТЭНы производителей Enix, Install Projekt устанавливаются вертикально снизу.
- Два тройника ВВН с резьбой 1/2".
- Угловой кран для полотенцесушителя, две штуки.
- Отражатели декоративные для скрытия монтажных отверстий в стене (по желанию).
- Кран Маевского.
А чтобы сделать электрический змеевик для ванной, то потребуется только соответствующий ТЭН и Кран Маевского в верхней трубе.
Мощность ТЭНа
Для змеевиков очень важно правильно подобрать мощность нагревательного элемента, так как от этого напрямую будет зависеть его долговечность.
- Для змеевиков на 5 колен и более (высотой 80 cм и выше) с диаметром трубы не менее 30 мм можно ставить ТЭН мощностью не более 300 Вт.
- Для сушилок на 3 колена рекомендуем ТЭН мощностью не более 200 Вт.
- Для змеевиков с диаметром трубы менее 30 мм ставить ТЭН категорически не рекомендуем.
Монтаж
В верхнюю трубу монтируем тройник, в торец - кран Маевского, в низ - угловой кран для перекрытия протока воды.
В нижнюю трубу монтируем тройник, в торец - ТЭН для полотенцесушителя, в верх - угловой кран.

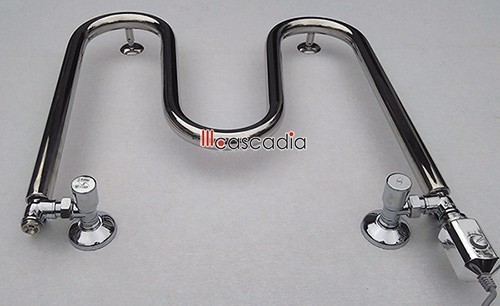

Ниже - несколько фото собранного комбинированного змеевика.
Запомните, главное - подобрать подходящий для горизонтальной установки ТЭН и не забыть про кран Маевского вверху змеевика.
Монтаж ТЭНа и ввод его в эксплуатацию описан в этой статье.
Будут вопросы или замечания - будем рады их выслушать в комментариях к статье.
